Особенности эксплуатации маломасляных выключателей серии ВМТ.



В настоящее время в энергетических системах на напряжении 110 - 220 кВ
используются баковые, маломасляные, воздушные, элегазовые типы выключателей. Баковые выключатели с большим объемом масла обладают рядом недостатков,
к тому же они взрыво - и пожароопасны.
Поэтому баковые выключатели были сняты с производства и постепенно
заменяются другими выключателями, например воздушными,
маломасляными и в последнее время - элегазовыми.

В Чувашэнерго баковые выключатели типа МКП и У на напряжение 110 - 220 кВ
(по состоянию на 01.01.2000 г.) составляют 60 %; маломасляные - 34,
из них серии ВМТ - 32; воздушные - 6.

С начала эксплуатации маломасляных выключателей в Чувашэнерго (с 1983 г.)
произошло четыре отказа ВМТ-110.
В первом случае разрушились все три фазы выключателя.
Повреждение произошло зимой при температуре ниже -25* С, когда он не
справился с включением из-за отсутствия обогрева.
В двух других случаях вышли из строя по одному полюсу в результате увлажнения изоляционной тяги в процессе эксплуатации.
Об этом свидетельствовало нарушение лакового покрова (разлохмаченность) изоляционной тяги.
В этих двух случаях влага в выключатели попала, по-видимому, во время
ремонтных работ при нарушении технологии закачивания азота в надмасляное
пространство выключателя.
Следует отметить, что эти три повреждения имели место в начале эксплуатации
(1980-е годы) этих выключателей в Чувашэнерго.

Четвертый случай произошел в 1996 г. на одной из головных подстанций.
После успешного АПВ разрушился опорный изолятор в одной из фаз
выключателя ВМТ-110.
Осмотр показал, что дугогасительная камера и ее фарфоровая покрышка остались
целыми (разрушился только опорный изолятор), все электрические контакты
(включая подвижные) без изменений, изоляционная тяга имела нарушение
лакового покрова.

При расстыковке основания корпуса опорного изолятора от фарфоровой
покрышки дугогасительной камеры из его выемок вы" текло примерно 0,5 л воды,
а в самих выемках (рис.) были обнаружены следы ржавчины.

корпус токоотвода


Вода туда могла попасть из-за нарушения армировки изолятора дугогасительной
камеры, что подтверждалось наличием пористости, по крытой ржавчиной,
а также трещины в ней.
Зимой вода способствовала образованию микротрещин уже в опорном изоляторе.

Вода в эти углубления попадает также и по поверхности стяжных болтов,
соединяющих изолятор дугогасительной камеры и опорную изоляцию
через корпус токоотвода.

Опыт эксплуатации показывает, что при отсоединении изолятора дугогасительной
камеры от опорной изоляции во время ремонтов выключателя влага в этих выемках обнаруживается на большинстве коммутационного оборудования (70 %).
Из-за падения давления в выключателях ВМТ в результате образования трещин
в фарфоровых рубашках (за весь период их эксплуатации в Чувашэнерго)
имело место три случая внепланового вывода выключателей в ремонт с заменой опорного изолятора.

Чтобы влага не скапливалась в этих углублениях, можно по согласованию с
заводом-изготовителем с наружной стороны верхнего фланца опорного
изолятора на уровне нижнего конца стяжных болтов под небольшим углом к вертикали (по периметру фланца) выполнить два-три отверстия диаметром 3 - 4 мм
в сторону изолятора дугогасительной камеры так, чтобы они вышли под выемку корпуса токоотвода (рис.).
конструкция выключателя ВМТ

С марта 1999 г. завод-изготовитель выпускает выключатели ВМТ с дренажными отверстиями в верхних фланцах изоляторов.

Немаловажным фактором диагностики выключателей серии ВМТ по сравнению с другими типами (из-за особенности конструкции) является сравнительно легкая возможность обнаружения дефектов в контактных соединениях (КС)
и работоспособность обогревательных элементов
приборами инфракрасной
техники под рабочим напряжением.

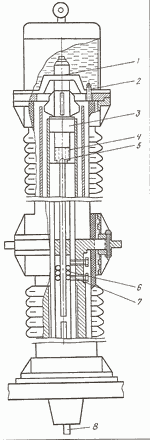

Эти выключатели имеют электрические КС (см. рис.)
в семи точках:
1 - контактное резьбовое соединение между фланцем и втулкой дугогасительной камеры;
2 - болтовое крепление фланца к основанию корпуса полюса (полуполюса) выключателя 110 (220) кВ;
3 - контакт между корпусами неподвижного контакта (резьбовой);
4 - контакт между ламелью и одним из корпусов неподвижного контакта;
5 - контакт между ламелью и подвижным контактом;
6 - контакт в роликовом токосъеме;
7 - контакт между корпусом токоотвода и направляющими стержнями.

Замечено, что при плохом контакте в точке 1 градиент температуры можно обнаружить непосредственно на линейных выводах выключателя, в точке 2 перепад температуры определяется тепловизором на нижней части колпака по периметру полу полюса выключателя на уровне аппаратного зажима.


Если выключатель ВМТ имеет плохой контакт в точках 3 - 6, перепад температуры проявляется на колпаке полуполюса равномерно как со стороны его линейных выводов, так и профиля выключателя.
При наличии перепада температуры с обеих сторон (более значительном со
стороны линейных выводов) вероятнее всего выключатель имеет дефекты по крайней мере в первых двух точках или в трех-шести одновременно.
Плохой контакт в точке 7 маловероятен из-за особенности конструкции выключателя.
Но если предположить его появление со временем, тепловизор на корпусе токоотвода легко обнаружит этот дефект.

Дефектные выключатели после тепловизионного контроля немедленно выводятся
в ремонт и разбираются.

Наличие в них дефектов подтверждалось измерениями сопротивления по постоянному току, значения которых намного превышали нормы, указанные в заводских инструкциях по эксплуатации выключателей серии ВМТ.
В большинстве этих случаев была обнаружена неправильная сборка и установка дугогасительной камеры при монтаже или после их ремонта, что приводило к
перегреву токового контура.

Таким образом, путем выявления и оценки градиента изменения температуры
на колпаке полуполюса возможно геометрически определить точки дефекта в выключателе, находящегося под рабочим напряжением и, тем самым, облегчить
не только подготовку и проведение аварийного ремонта оборудования, но и при необходимости определить сроки аварийного вывода в ремонт
коммутационного аппарата.

С помощью тепловизора также легко обнаруживаются неисправности трубчатых электронагревателей 8 выключателей, определяется их работоспособность
по двум ступеням.
К сожалению, эти нагреватели часто выходят из строя, особенно при включении
ступени II.
Основные причины их отказов - превышение напряжения питания на трансформаторах собственных нужд подстанций и несоблюдение обслуживающим персоналом температурного графика их включения (отключения), предусмотренного
заводом-изготовителем.

Выводы.
1. Для выявления возможного месторасположения дефектного КС выключателя
серии ВМТ необходимо обследовать его тепловизором как со стороны линейных выводов, так и профиля выключателя.

2. Причиной образования микротрещин на фарфоровых рубашках выключателей ВМТ может послужить скопление влаги в выемках корпуса токоотвода при последующем ее замерзании в зимнее время.

3. Чтобы влага не скапливалась в выемках корпуса токоотвода выключателей ВМТ, изготовленных до марта 1999 г., при согласовании с заводом-изготовителем можно
с наружной стороны верхнего фланца опорного изолятора на уровне нижнего конца стяжных болтов под небольшим углом к вертикали (по периметру фланца) выполнить
два-три отверстия диаметром 3 - 4 мм в сторону изолятора дугогасительной камеры, так чтобы отверстия вышли под выемку корпуса токоотвода.
