Электроустановочные устройства - выключатели, переключатели, розетки.



Электроустановочными устройствами называются выключатели и переключатели
(кроме пакетных), штепсельные розетки, патроны,
предохранители и колодки с зажимами.

Схемы соединения и включения в сеть выключателей и переключателей представлены на рис..

схема

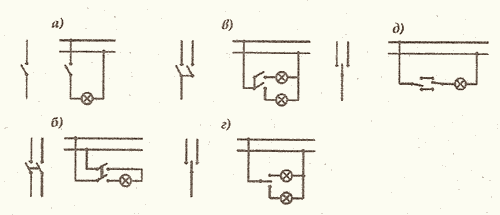

Схема соединения и включения в сеть выключателей и переключателей:
а - выключатель однополюсный; б - выключатель двухполюсный;
в - выключатель сдвоенный; г - переключатель;
д - выключатель для управления с двух мест.



Контактные зажимы для присоединения проводов к электроустановочным устройствам, эксплуатируемым в стационарных установках выполняют так,
что к ним можно подсоединять как медные, так и алюминиевые жилы проводов.

Зажимы обеспечивают постоянство контактного нажатия и предотвращают выдавливание жилы из-под зажима.

Различают зажимы винтовые и штыревые.
Винтовые имеют контактный винт с цилиндрической головкой, пружинящее устройство и устройство, предотвращающее выдавливание жилы (предохранительную шайбу).

Штыревые зажимы состоят из шпильки с резьбой, ограничительной шайбы,
двух обыкновенных шайб и трех гаек.

К винтовым и штыревым зажимам присоединяют однопроволочные и многопроволочные жилы.

По способу установки выключатели и переключатели разделяют на изделия
для открытой, скрытой и полускрытой установки, подвесные, проходные,
встраиваемые в прибор и подпотолочные.

По роду привода - на одно- и двухклавишные, перекидные, поворотные, ползунковые, одно- и двухкнопочные и со шнурком.

По способу защиты от влияния внешней среды - на защищенные и брызгозащищенные.

Одно- и двухклавишные брызгозащищенные выключатели и переключатели открытой установки эксплуатируют в сухих и влажных помещениях,
остальные выключатели и переключатели - только в сухих.

К основанию одноклавишного выключателя для, скрытой установки (рис. 2)
винтами прикреплены монтажная скоба и распорные лапки, предназначенные
для закрепления основания в монтажной коробке или нише.

выключатели

рис. 2

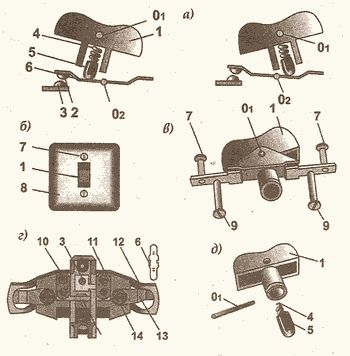

Выключатель с клавишнымприводом для скрытой установки:
а - принцип действия; б - общий вид; в-д - устройство; 1 - клавиша;
2 и 3 - подвижный и неподвижный контакты; 4 - пружина; 5 - толкатель;
6 - рычажок; 7, 9, 14 - винты; 8 - крышка; 10, 11 - зажимы для проводов;
12 - скоба; 13 - распорные лапки; О1 и О2 - оси.


Отверстия в распорных лапках выполнены продолговатыми, и в зависимости
от того, насколько ввинчены винты лапок, расстояние между их концами
изменяется в пределах 10 мм.

На основании установлены также зажимы для проводов, один из которых
соединен с неподвижным контактом, а второй - с подвижным,
взаимодействующим с клавишей выключателя, размещенной на оси.

Крышка выключателя крепится к основанию винтами.
Выключатели для открытой установки не имеют монтажной скобы и распорных
лапок для их крепления в основании выключателя есть отверстия.

Клавиши выключателей могут быть покрыты люминофором,
благодаря чему они хорошо видны в темноте.

Выключатели, совмещенные со светорегуляторами (регуляторами тока) – бесконтактными приборами, дают возможность плавно регулировать
освещенность лампами мощностью 60-100 Вт от нескольких процентов до практически полной с минимальными потерями мощности.

Типы выключателей, совмещенные со светорегуляторами: 1 - для регулирования освещенности рукоятку нужно вращать,
а для включения - отключения - нажимать (рис. 3а);
2 - сенсорный (чувствительный) привод (рис. 3б).

кнопки

рис. 3

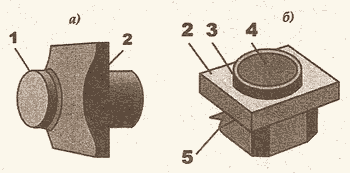

Выключатели, совмещенные со светорегуляторами
(регуляторами тока):

а, б - типы выключателей; 1 - регулировочная рукоятка;
2 - корпус; 3 - регулировочная обойма;
4 - металлическая пластина; 5 - распорные лапки.

В корпусе 2 этого регулятора собрана электронная схема, которая срабатывает
при прикосновении к металлической пластине 4 - при этом лампа включается.
При следующем прикосновении электронная схема возвращается в исходное положение, и лампа гаснет.

Освещенность регулируют вращением обоймы 3.

Выключатель - светорегулятор устанавливают в коробку для скрытой проводки.
Для его крепления в коробке выключатель имеет распорные лапки.

Штепсельные розетки для стационарной скрытой (рис. 4) и открытой установки могут быть одноместными и двухместными; защищенными, брызгозащищенными, герметическими, пыленепроницаемыми; с защитным (заземляющим,
или зануляющим) контактом (рис. 5) или без него (в зависимости от того,
требует ли зануления (заземления) корпус присоединяемого прибора).

розетка

рис. 4

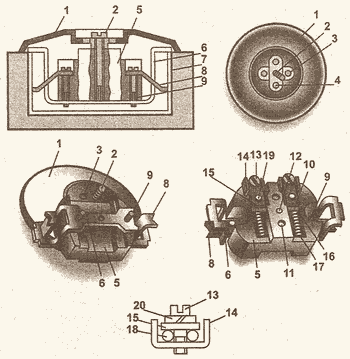

Штепсельная розетка для скрытой установки:
1 -декоративная крышка; 2 - винт крепления крышки; 3 - отверстия;
4 - направляющие выступы; 5 - корпус; 6 - монтажная скоба;
7 - монтажная коробка; 8 - распорные лапки; 9 - винты; 10 - контактные узлы;
11 - отверстия корпуса; 12 - сквозное отверстие для винта 2;
13 - контактный винт; 14 - скоба; 15 - пластина; 16 - упор; 17 - пружина,
препятствующая выдавливанию провода; 18 -провод; 19 - винт; 20 - шайба.



розетка2

рис.5

Штепсельная розетка с защитным (заземляющим, зануляющим) контактом:
1 - отверстия для штифтов вилки; 2 - отверстия для защитного штифта;
3 - гнезда штифтов питающих проводов; 4 - гнездо заземляющего штифта.



Переносные штепсельные розетки применяются в удлинителях, разветвителях,
а также для присоединения бытовых приборов.

Штепсельная розетка для скрытой установки крепится распорными лапками.
Конструктивные особенности: достаточное нажатие на штифты вилки обеспечивается пружиной, один конец которой упирается в корпус,
а другой - в упор; узел присоединения проводов предотвращает их
выдавливание, а постоянство нажатия поддерживает пружинная шайба.

Штепсельная розетка для открытой установки отличается от розетки для
скрытой установки узлом крепления и формой крышки.

Штепсельные розетки с зануляющим контактом предназначены для питания электроплит и бытовых электроприборов, требующих зануления (бытовых кондиционеров и т.п.).
Два отверстия, выполненные в крышке розетки, служат для рабочих штифтов
вилки, к которым присоединены питающие провода, а одно отверстие - для защитного (зануляющего) штифта.
Защитный штифт длиннее рабочих, благодаря чему при введении вилки
сначала зануляется корпус прибора, а затем только происходит его включение.

При выдвижении вилки сначала отключается прибор, и только после этого
снимается зануление корпуса.

Электроустановочные блоки выключателей с розеткой (рис. 6) получили
большое распространение благодаря удобству в эксплуатации.



схема



рис.6

Схема присоединения блока выключателя с розеткой:
5 - контактные зажимы розетки;
6 - контактные зажимы выключателей.

















Конструктивно блоки выключателей с розеткой представляют собой
металлическую или пластмассовую коробку, в которой смонтированы два или
три выключателя и штепсельная розетка; электроустановочные блоки часто устанавливают в прихожей или коридоре, используют для управления
освещением ванной и туалета.

Габариты коробки блока БВР-2 (БВР-З), встраиваемой в стену, 81х147х28 мм,
коробки блока БСУ3 - 190х88х44 ММ.

Корпус резьбового патрона обычно выполняют из керамики
или пластмассы (карболита).

В корпусе размещены резьбовая гильза и вкладыш.
На вкладыше закреплены боковые и центральный контакты.
К гильзе, если она находится под напряжением, нельзя прикоснуться,
благодаря чему патроны безопасны.
Выпускаются патроны подвесные, потолочные, для установки на стене.
